●  单源供电

– 输入电压范围：10~80V

– 集成 LDO（内核 1.2V，IO 5V，模拟3.0V）

– 集成 12V DC-DC

– 集成 POR、BOR 电路

– 集成电荷泵电路

●  高性能 32 位定点 DSP 内核

– 主频最高 100MHz

– 16×16、32×32 MAC 操作

– 16×16 双 MAC 操作

– 哈佛(Harvard)总线结构

– 快速中断响应和处理

●  可编程控制律加速单元(CLA)

– 32 位浮点加速运算器

– 加速代码与 CPU 代码并行执行

●  片内存储器资源

– 18K x 16 位 SARAM

– 64K x 16 位 Flash

– 8K x 16 位 BootROM

●  128 位安全密匙

●  ADC

– 12 位 SAR，转换速率 4MSPS

– 7 通道+1 温度传感器通道

– 输入范围 0~3V，内部基准

●  运算放大器

– 1 个 OP，可用于母线电流检测放大

– 2 个 PGA，可用于相电流检测放大

●  集成三相高、低侧半桥驱动电路

– 六路 NMOSPre-Driver

– 高侧 VCP 供电，无需额外自举电路

– 低侧 VGL 供电，驱动电压稳定

– 带 GDF、VDS、OTP 故障保护

●  电压比较器

– 2 个电压比较器

– 外部或内置 8bitDAC 电压参考，

– 输出关联 TZ，支持逐周期封波保护

●  增强型控制外设

– 3 个 32 位定时/计数器

– 5 个 16 位定时/计数器

– 8 路 PWM 输出（内部 6 路控制 6NMOS）

– 1 个捕获单元(HRCAP)

●  中断

– 最多 42 个由 PIE 设置的中断

●  串行通讯外设

– 1 通道 SPI

– 1 通道 CAN/CANFD

– 1 个 LIN 控制+收发器，支持休眠和远程唤醒

●  集成 LIN 收发器

– 兼容当前 12V 电平 LIN 模式

– 支持 48V 电平 LIN 模式，耐压与母线同等级 80V

– 支持 LIN 自识别组网模式

- 支持本地硬线唤醒

●  IO

– 12 个通用 IO

●  时钟

– 10M 片内振荡器

– 石英晶体振荡器/外部输入模式

– PLL 倍频系数 1x~12x

●  支持 WDT

●  支持 JTAG 在线仿真

– 分析和断点功能

– 基于硬件的实时调试

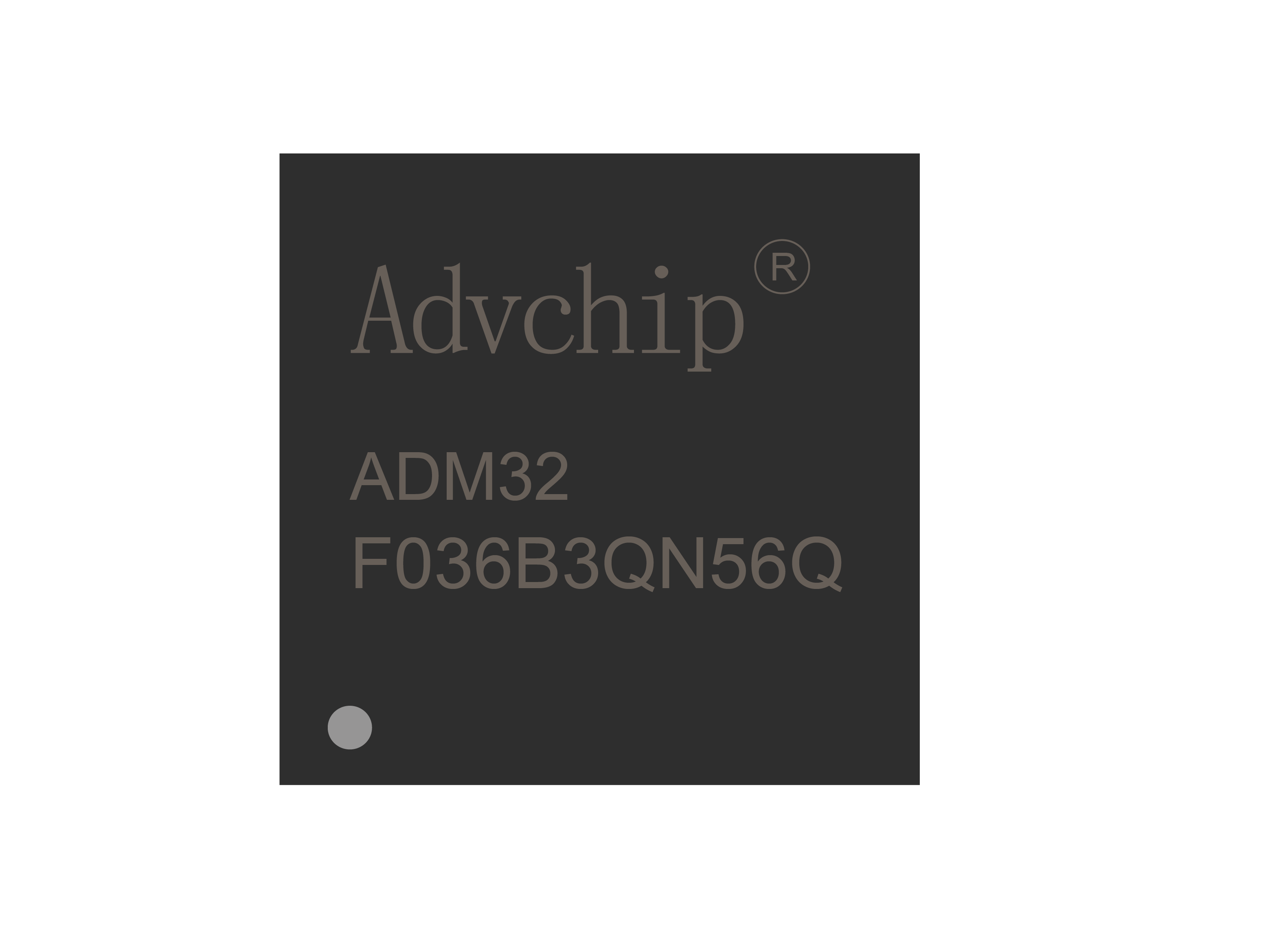

●  QFN56 7X7 封装

●  温度范围 -40℃~+125℃

●  通过 AEC-Q100 认证
