●  120MHz 32位锁步双A2000内核

– IEEE 754 浮点单元 (FPU)

– 三角法数学单元 (TMU)

– CRC 引擎和指令 (VCRC)

●  片上存储器

– 256KB (128KW) 单组闪存（ECC 保护）

– 36KB (18KW) RAM（ECC/奇偶校验保护）

– 安全性

– JTAGLOCK

– 零引脚引导

– 双区域安全

●  时钟和系统控制

– 两个内部 10MHz 振荡器

– 晶体振荡器或外部时钟输入

– 窗口化看门狗计时器模块

– 丢失时钟检测电路

– 双路时钟比较器 (DCC)

●  1.1V 内核、3.3V I/O 设计

– 内部 VREG 可生成 1.1V 电压

– 欠压复位 (BOR) 电路

●  系统外设

– 52 个独立可编程多路复用通用输入/输出(GPIO)引脚（11 个与模拟共享）

– 在模拟引脚上提供 10 路数字输入

– 增强型外设中断扩展 (ePIE)

– 支持多个低功耗模式 (LPM)

– 唯一标识 (UID) 号

●  通信外设

– 1个电源管理总线 (PMBus) 接口

– 2个内部集成电路 (I2C) 端口

– 1个控制器局域网 (CAN/DCAN) 总线端口

– 1个具有灵活数据速率的控制器局域网 (CAN FD/MCAN) 总线端口

– 1个串行外设接口 (SPI) 端口

– 3个 UART 兼容的串行通信接口 (SCI)

– 1个与UART兼容的本地互连网络 (LIN)接口

●  模拟系统

– 2个 4MSPS 12 位模数转换器 (ADC)

– 多达21个外部通道（11个与GPIO享）

– 每个ADC具有四个集成后处理块 (PPB)

– 1个带12位基准数模转换器 (DAC) 的窗口比较器 (CMPSS)

– 数字干扰滤波器

– COMPDACOUT（11 位）

– 3个具有9.5位有效基准DAC的窗口比较器 (CMPSS_LITE)

●  增强型控制外设

– 14个ePWM通道，包含四个具有高分辨率功能（150ps 分辨率）的通道

– 集成式死区支持

– 集成式硬件跳匣区域 (TZ)

– 3个增强型捕捉 (eCAP) 模块

– 2个支持 CW/CCW 运行模式的增强型正交编码器脉冲 (eQEP) 模块

– 嵌入式图形发生器 (EPG)

●  用于 SW AES的CMAC密钥（128 位）

●  诊断特性

– 内存开机自检 (MPOST)

●  封装选项

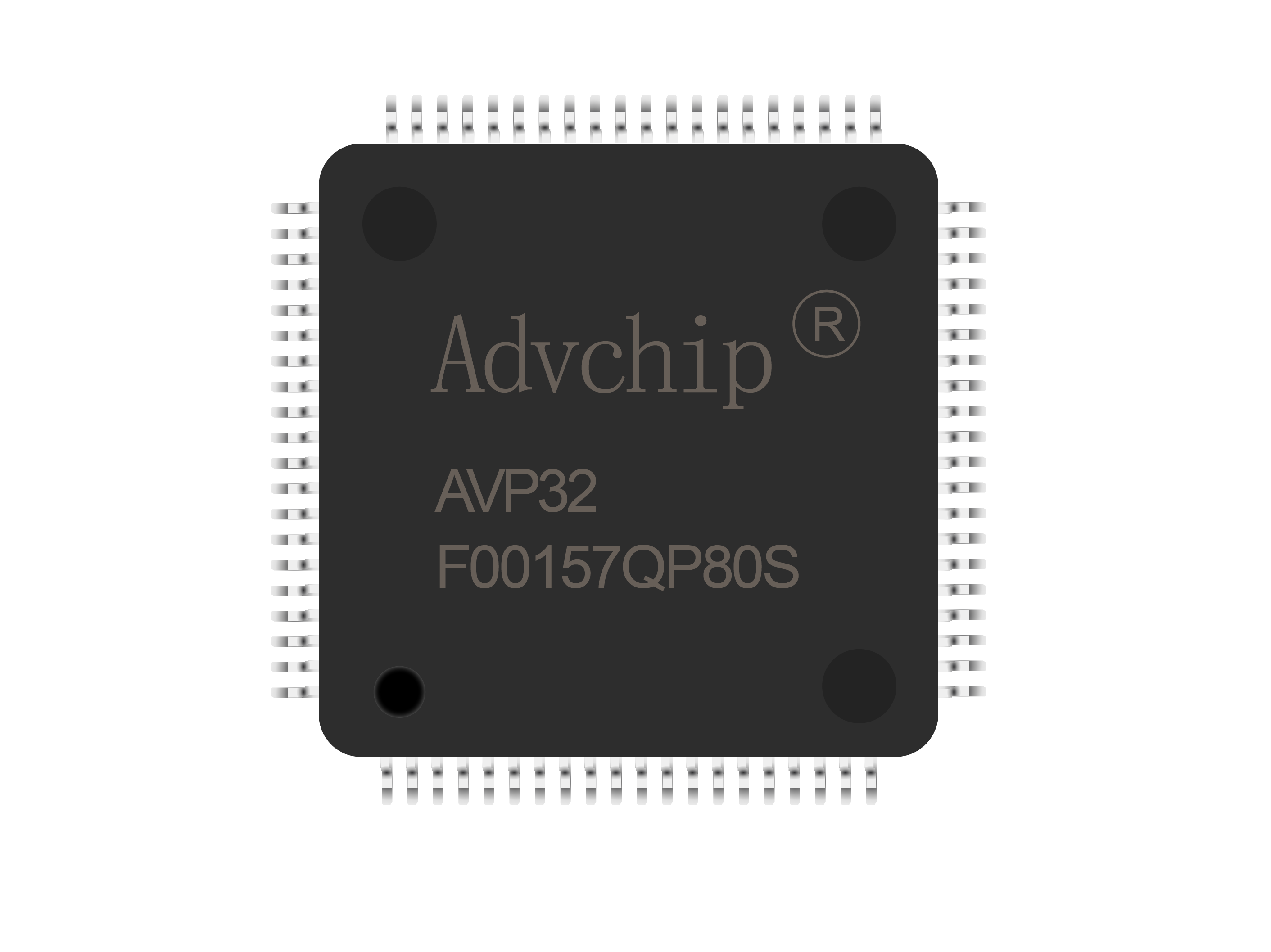

– LQFP80 [QP 后缀]

– LQFP64 [QP 后缀]

– LQFP48 [QP 后缀]

– QFN32 [QN 后缀]

●  环境温度 (TA)

– –40°C 至125°C
